Электронные ТНВД фирм Bosch, Diesel Kiki и Nippon Denso

Электронные ТНВД распределительного типа

фирм Bosch, Diesel Kiki и Nippon Denso



По мере ужесточения норм допустимого выброса вредных веществ в атмосферу транспортными средствами, традиционные механические топливные насосы высокого давления (ТНВД) дизельных автомобилей оказались не в состоянии обеспечить необходимую точность дозирования топлива и скорость реагирования на изменяющиеся условия движения. Это привело к необходимости установки электронного регулирования топливной системы дизельного двигателя. Фирмами Bosch, Diesel Kiki и Nippon Denso был разработан ряд систем электронного управления подачей топлива на базе топливного насоса VЕ. Эти системы обеспечили повышение точности дозирования топлива в отдельные цилиндры, уменьшение межцикловой нестабильности процесса сгорания и уменьшение неравномерности работы дизеля в режиме холостого хода. В отдельных системах устанавливается быстродействующий клапан, который позволяет разделить процесс впрыска на две фазы, что уменьшает жесткость процесса сгорания.

Точное регулирование системы впрыска, не только способствует снижению выброса токсичных веществ в результате более полного сгорания топлива, но и повышает КПД двигателя и увеличение мощности.

В электронных системах применяются топливные насосы распределительного типа, которые дополнены управляемыми исполнительными устройствами для регулирования положения дозатора и клапана автомата опережения впрыска топлива.

Электронный блок управления получает сигналы от множества датчиков, таких как положения педали акселератора, частоты вращения вала двигателя, температуры охлаждающей жидкости и топлива, подъема иглы форсунок, скорости движения автомобиля, давления наддува и температуры воздуха на впуске.

Эти сигналы обрабатываются в электронном блоке управления. Суммированный сигнал посылается в ТНВД, обеспечивая подачу оптимального количества топлива к форсункам и оптимальный угол опережения впрыска в соответствии с эксплуатационными условиями. Если подключается дополнительная нагрузка (например, включают кондиционер воздуха), то в электронный блок управления приходит соответствующий сигнал, и дополнительная нагрузка компенсируется увеличением подачи топлива. Электронный блок управления также контролирует работу свечей накаливания в трех стадиях – период накаливания, установившийся режим работы свечей накаливания и период после накаливания, в зависимости от температуры.



 Рис. 1. Схема электронного регулирования одноплунжерного топливного насоса типа VE фирмы Bosch дизельного двигателя.

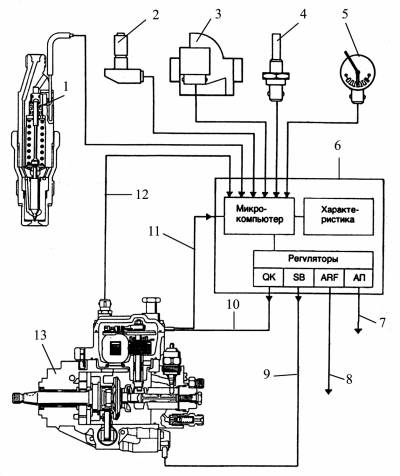

 Рис.2.  Схема системы электронного управления одноплунжерного ТНВД: 1 – датчик начала впрыска; 2 – датчик ВМТ и частоты вращения коленчатого вала; 3 – расходомер воздуха; 4 – датчик температуры охлаждающей жидкости; 5 – датчик положения педали подачи топлива; 6 – блок управления; 7 – исполнительное устройство ускорителя пуска и прогрева двигателя; 8 – исполнительное устройство управления клапаном рециркуляции отработавших газов; 9 – исполнительное устройство управления углом опережения впрыска; 10 – исполнительное устройство привода дозирующей муфты; 11 – датчик хода дозатора; 12 – датчик температуры топлива; 13 – ТНВД

 Основным элементом системы является электромагнитное исполнительное устройство 10, которое перемещает дозирующую муфту ТНВД.

Управление процессами топливоподачи осуществляется с помощь блока управления 6. В блок управления поступает информация от различных датчиков: начала впрыска 1, установленного в одной из форсунок впрыска топлива; верхней мертвой точки и частоты вращения коленчатого вала 2; расходомера воздуха 3; температуры охлаждающей жидкости 4; положения педали топлива 5 и др. В соответствии с заданными в памяти блока управления характеристиками управления и полученной информацией от датчиков блок управления выдает выходные сигналы на исполнительные механизмы управления цикловой подачей и углом опережения впрыска топлива. Таким образом, регулируется величина цикловой подачи топлива от холостого хода до режима полной нагрузки, а также во время холодного пуска.

Потенциометр исполнительного устройства посылает сигнал обратной связи в электронный блок управления, определяя точное положение дозирующей муфты. Угол опережения впрыскивания топлива регулируется подобным же образом.

Электронный блок управления формирует сигналы, обеспечивающие протекание регуляторных характеристик, стабилизацию частоты вращения холостого хода, рециркуляцию ОГ, степень которой определяется по сигналам датчика массового расхода воздуха. При этом в блоке управления сопоставляются реальные сигналы датчиков со значениями в запрограммированных полях характеристик, в результате чего на сервомеханизм исполнительных устройств передается выходной сигнал, обеспечивающий требуемое положение дозирующей муфты с высокой точностью регулирования.

В систему заложена программа самодиагностики и отработки аварийных режимов, что позволяет обеспечить движение автомобиля при большинстве неисправностей, кроме выхода из строя микропроцессора.

В большинстве случаев, для одноплунжерных насосов высокого давления распределительного типа, в качестве исполнительного устройства, регулирующего цикловую подачу, используется электромагнит 6 (рис.) с поворотным сердечником, конец которого соединен через эксцентрик с дозирующей муфтой 5. При прохождении тока в обмотке электромагнита сердечник поворачивается на угол от 0 до 60°, соответственно перемещая дозирующую муфту 5, с помощью которой происходит изменение цикловой подачи.



 Рис.3.  Развернутая схема одноплунжерного насоса с электронным управлением: 1 – ТНВД; 2 – электромагнитный клапан управления автоматом опережения впрыскивания; 3 – жиклер; 4 – цилиндр автомата опережения впрыскивания; 5 – дозатор; 6 – электромагнитное устройство изменения подачи топлива; 7 – электронный блок управления; 8 – датчики температуры, давления наддува, положение подачи топлива; 9 –  педаль управления; 10 – возврат топлива; 11 – подача топлива к форсунке

 Управление автоматом опережения впрыска осуществляется электромагнитным клапаном 2, который регулирует давление топлива, действующего на поршень автомата. Клапан работает в импульсном режиме «открыт - закрыт», модулируя давление в зависимости от частоты вращения распределительного вала двигателя. Когда клапан открыт, давление уменьшается, и угол опережения впрыскивания также уменьшается. Когда клапан закрыт, давление увеличивается, перемещая поршень автомата в сторону увеличения угла опережения впрыска. Отношение импульсов определяется электронным блоком в зависимости от режима работы и температурного состояния двигателя. Для определения момента начала впрыска одна из форсунок имеет индукционный датчик подъема иглы.

В качестве исполнительных механизмов, воздействующих на органы, управляющие подачей топлива в ТНВД, применяются пропорциональные электромагнитные, моментные, линейные или шаговые электродвигатели, которые служат в качестве непосредственного привода дозатора топлива в насосах распределительного типа.



Рис.4.  Электромагнитный исполнительный механизм ТНВД распределительного типа: 1 – датчик хода дозатора; 2 – исполнительное устройство; 3 – дозатор; 4 – клапан изменения угла начала впрыска с электромагнитным приводом

 В корпус форсунки встроена катушка возбуждения 2 (рис.), на которую электронный блок управления подает определенное опорное напряжение, чтобы ток в электрической цепи поддерживался постоянным, независимо от изменений температуры.

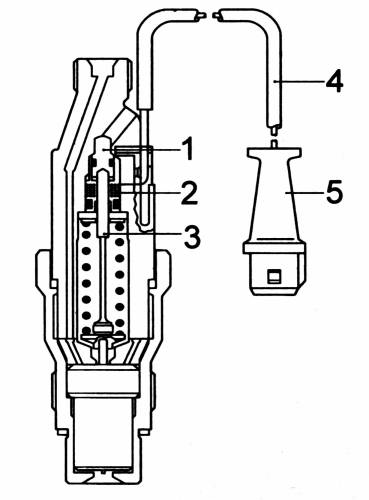

 Рис.5.  Схема форсунки с датчиками подъема иглы: 1 – регулировочный винт; 2 – катушка возбуждения; 3 – шток; 4 – провод; 5 – электрический разъем

 Этот ток создает вокруг катушки магнитное поле. Как только игла форсунки поднимается, сердечник 3 изменяет магнитное поле, вызывая изменение сигнала напряжения. В определенный момент подъема иглы возникает пиковый импульс, который воспринимается электронным блоком управления и используется для управления углом опережения впрыска. Этот сигнал сравнивается с хранящимися в памяти электронного блока значениями для соответствующих эксплуатационных условий работы дизеля. Электронный блок управления посылает обратный сигнал на электромагнитный клапан, соединенный с рабочей камерой автомата опережения впрыскивания и давление, действующее на поршень автомата, изменяется, в результате чего поршень перемещается под действием пружины, изменяя угол опережения впрыскивания.

Максимальное давление впрыска, достигаемое электронным управлением топливоподачей на базе топливного насоса VЕ составляет 150 кгс/см2. Однако ресурсы этой конструктивной схемы по напряжениям в сложном кулачковом приводе практически исчерпаны. Более совершенными являются ТНВД следующего поколения  – VP-44.

Она использована на последних моделях дизелей Opel Ecotec, Opel Astra, Audi, Ford, BMW, Daimler-Chrysler. Давление впрыска, развиваемое насосами такого типа достигает 1000 кгс/см2.

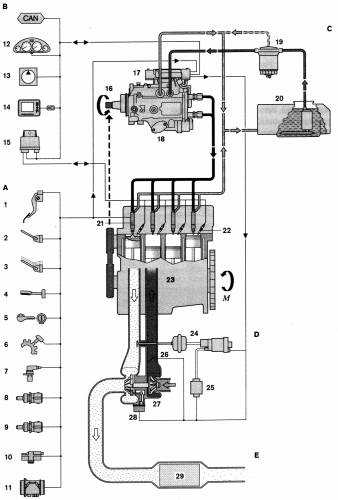

 Рис.6  Система непосредственного впрыска дизельного двигателя с ТНВД VP-44: А – датчики и исполнительные механизмы; В – приборы; С – контур низкого давления; Д – система подачи воздуха; Е – система нейтрализации вредных веществ в отработавших газах; М – крутящий момент; CAN – бортовой контроллер связи;  1 – датчик хода педали управления подачей топлива; 2 – механизм выключения сцепления; 3 – контакты тормозных колодок; 4 – регулятор скорости автомобиля; 5 – выключатель свечения накаливания и стартера (замок зажигания); 6 – датчик скорости автомобиля; 7 – индуктивный датчик частоты вращения коленчатого вала; 8 – датчик температуры охлаждающей жидкости; 9 – датчик температуры воздуха на впуске; 10 – датчик давления наддува; 11 – пленочный датчик массового расхода воздуха на впуске; 12 – комбинированная панель приборов; 13 – кондиционер с системой управления; 14 – колодка диагностики для подключения сканера; 15 – блок управления временем включения свечей накаливания; 16 – привод ТНВД; 17 – блок управления двигателем и ТНВД; 18 – ТНВД; 19 – топливный фильтр; 20 – топливный бак; 21 – датчик хода иглы форсунки первого цилиндра; 22 – штифтовая свеча накаливания; 23 – двигатель

 Особенностью приведенной системы является совмещенный блок управления как для ТНВД, так и для других систем двигателя. Блок управления состоит из двух частей, оконечные каскады, питания электромагнитов которых расположены на корпусе ТНВД.

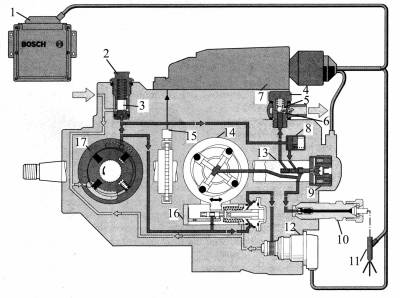

 Рис.7.  Топливный насос высокого давления VP-44: 1 – топливоподкачивающий насос; 2 – датчик частоты и положения вала насоса; 3 – блок управления; 4 – золотник; 5 – электромагнит подачи; 6 – электромагнит угла опережения впрыска топлива; 7 – гидропривод устройства для изменения угла опережения впрыска топлива; 8 – ротор; 9 – кулачковая шайба

 Контур низкого давления. Топливоподкачивающий насос (рис.) в ТНВД VP-44 шиберного типа, аналогичный рассмотренным выше. Давление топлива, создаваемое топливоподкачивающим насосом на стороне нагнетания, зависит от частоты вращения колеса насоса. В то же время это давление при возрастании частоты вращения увеличивается непропорционально. Клапан регулирования давления  располагается в непосредственной близости от топливоподкачивающего насоса и соединяется с отводящим пазом через отверстие, пропускающее поток 5. Клапан изменяет давление нагнетания, создаваемое топливоподкачивающим насосом, в зависимости от требуемого расхода топлива.  Топливо от топливоподкачивающего насоса поступает к насосной секции ТНВД и устройству опережения впрыскивания.

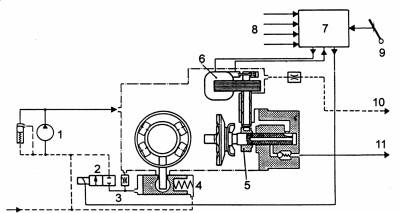

 Рис.8.  Гидравлическая схема ТНВД VP-44: 1 – блок управления работой дизеля; 2 – клапан регулирования давления; 3 – поршень клапана регулирования давления; 4 – клапан дросселирования перепуска; 5 – отводной канал; 6 – дроссель; 7  блок управления ТНВД; 8 – поршневой демпфер; 9 – электромагнитный клапан управления подачей; 10 – нагнетательный клапан; 11 – форсунка; 12 – электромагнитный клапан установки момента начала впрыскивания; 13 – ротор-распределитель; 14 – насосная секция ТНВД с радиальным движением плунжеров; 15 – датчик угла поворота приводного вала ТНВД; 16 – устройство опережения впрыскивания; 17 – топливоподкачивающий насос

 Если создаваемое давление топлива превышает определенную величину, торцевая кромка поршня 3 открывает отверстия, расположенные радиально, и через них поток топлива сливается по каналам насоса к подводящему пазу. Если давление топлива слишком мало, эти радиальные отверстия закрыты вследствие преобладания сил пружины. Предварительный натяг пружины определяет, таким образом, величину давления открытия клапана.

Для охлаждения топливоподкачивающего насоса и удаления из него воздуха топливо проходит через привинченный к корпусу насоса клапан дросселирования перепуска 4.

Этот клапан осуществляет отвод топлива через перепускной канал 5. В корпусе клапана находится нагруженный пружиной шарик, который позволяет вытекать топливу только по достижении определенной величины давления в канале.

Дроссель 6 очень малого диаметра, связанный с линией отвода, расположен в корпусе клапана параллельно основному каналу отвода топлива. Он обеспечивает автоматическое удаление воздуха из насоса. Весь контур низкого давления ТНВД рассчитан на то, что в топливный бак через клапан дросселирования перепуска всегда перетекает некоторое количество топлива.

Контур высокого давления. В контур высокого давления (рис.) входят ТНВД, а также узел распределения и регулирования величины и момента начала подачи с использованием только одного элемента — электромагнитного клапана высокого давления. Создание высокого давления насосной секции ТНВД с радиальным движением плунжеров

Насосная секция ТНВД с радиальным движением плунжеров создает требуемое для впрыскивания давление величиной до 1000 кгс/см2. Она приводится через вал и включает в себя: -  соединительную шайбу; -  башмаки 4 с роликами 2; -  кулачковую шайбу 1; -  нагнетающие плунжеры 5; -  переднюю часть  (головку) вала-распределителя 6.

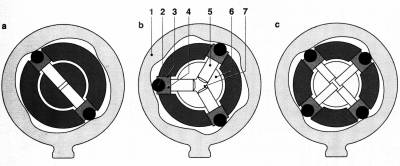

Рис.9.  Примеры расположения плунжеров: а – для четырех или шести цилиндров; b – для шести цилиндров; с – для четырех цилиндров; 1– кулачковая шайба; 2 – ролик; 3 – направляющие пазы приводного вала; 4 – башмак ролика; 5 – нагнетающий плунжер; 6 – вал-распределитель; 7 – камера высокого давления

 Крутящий момент от приводного вала передается через соединительную шайбу и шлицевое соединение непосредственно на вал-распределитель. Направляющие пазы 3 служат для того, чтобы через башмаки 4 и сидящие в них ролики 2 обеспечить работу нагнетающих плунжеров 5 сообразно внутреннему профилю кулачковой шайбы 1. Количество кулачков на шайбе соответствует числу цилиндров двигателя. В корпусе вала-распределителя нагнетающие плунжеры расположены радиально, что и дало название этому типу ТНВД. На восходящем профиле кулачка плунжеры совместно выдавливают топливо в центральную камеру высокого давления 7. Е зависимости от числа цилиндров двигателя и условий его применения существуют варианты ТНВД с двумя, тремя или четырьмя нагнетающими плунжерам (рис. 9 а, b, с).

Распределение топлива с помощью корпуса-распределителя Корпус-распределитель (рис. 9) состоит из:

  фланца 6;

  пригнанной к нему распределительной втулки 3;

  расположенной в распределительной втулке задней части вала-распределителя 2;

  запирающей иглы 4 электромагнитного клапана 7 высокого давления;

  аккумулирующей мембраны 10, разделяющей полости подкачки и слива;

  штуцера 16 магистрали высокого давления с нагнетательным клапаном 15.

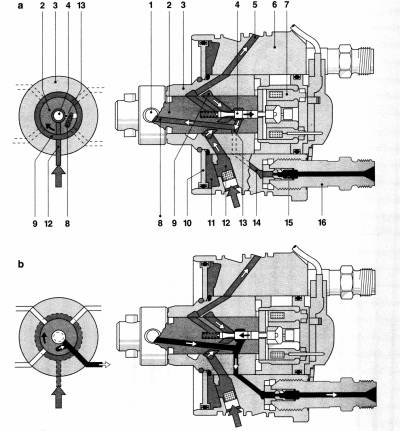

Рис.10.  Корпус-распределитель: а - фаза наполнения b - фаза нагнетания: 1 – плунжер; 2 – вал-распределитель; 3 – распределительная втулка; 4 – запирающая игла электромагнитного клапана высокого давления; 5 – канал обратного слива топлива; 6 – фланец; 7 – электромагнитный клапан высокого давления; 8 – канал камеры высокого давления; 9 – кольцевой канал впуска топлива; 10 – аккумулирующая мембрана, разделяющая полости подкачки и слива; 11 – полость за мембраной; 12 – камера низкого давления; 13 – распределительная канавка; 14 – выпускной канал; 15 – нагнетательный клапан; 16 – штуцер магистрали высокого давления

 В фазе наполнения на нисходящем профиле кулачков радиально движущиеся плунжеры 1 перемещаются наружу, к поверхности кулачковой шайбы. Запирающая игла 4 при этом находится в свободном состоянии, открывая канал впуска топлива. Через камеру низкого давления 12, кольцевой канал 9 и канал иглы топливо направляется от топливоподкачивающего насоса по каналу 8 вала-распределителя и заполняет камеру высокого давления. Излишек топлива вытекает через канал 5 обратного слива.

 В фазе нагнетания плунжеры 1 при закрытой игле 4 перемещаются на восходящем профиле кулачков к оси вала-распределителя, повышая давление в камере высокого давления.

Благодаря этому топливо под высоким давлением движется по каналу 8 камеры высокого давления. Затем топливо через распределительную канавку 13, которая в этой фазе соединяет вал-распределитель 2 с выпускным каналом 14, штуцер 16 с нагнетательным клапаном 15, магистраль высокого давления и форсунку поступает в камеру сгорания двигателя.

 Дозирование топлива с помощью электромагнитного клапана высокого давления.

Для дозирования цикловой подачи в контур высокого давления ТНВД встроен электромагнитный клапан высокого давления.  В начале процесса впрыскивания на катушку 5 электромагнита подается напряжение, и якорь 4 перемещает иглу 4, прижимая ее к седлу 1. Если игла постоянно прижата к седлу, топливо не поступает, поэтому давление топлива в контуре быстро поднимается, открывая, таким образом, соответствующую форсунку.  После того как необходимое количество топлива попало в камеру сгорания, напряжение с катушки 5 электромагнита снимается, электромагнитный клапан высокого давления открывается и давление в контуре снижается. Это влечет за собой запирание форсунки и окончание впрыскивания.

Точность управления этим процессом зависит от момента окончания работы электромагнитного клапана, что определяется моментом снятия напряжения с катушки.

 К электромагнитному клапану 7 высокого давления по сигналу блока управления ТНВД в катушку электромагнита подается напряжение, и якорь  перемещает иглу 4, прижимая ее к седлу 1. Если игла прижата к седлу, топливо поступает только в выпускной канал высокого давления 14 соединенный с нагнетательным клапаном 15, где давление резко повышается, а от него к форсунке. Дозирование подачи топлива определяется интервалом между моментом начала подачи и моментом открытия электромагнитного клапана и называется продолжительностью подачи. Продолжительность закрытия электромагнитного клапана, определяемая блоком управления,  регулирует, таким образом, величину цикловой подачи топлива. После окончания впрыска, электромагнит клапана обесточивается, при этом электромагнитный клапан высокого давления открывается, и давление в контуре снижается, прекращая подачу топлива к форсунке.

Избыточное топливо, которое нагнетается вплоть до прохождения роликом плунжера верхней точки профиля кулачка, направляется через специальный канал в пространство за аккумулирующей мембраной. Скачки высокого давления, которые при этом возникают в контуре низкого давления, демпфируются аккумулирующей мембранной. Кроме того, это пространство сохраняет аккумулированное топливо для процесса наполнения перед последующим впрыскиванием.

Дня останова двигателя с помощью электромагнитного клапана полностью прекращается нагнетание под высоким давлением. Следовательно, не требуется дополнительный остановочный клапан, как это имеет место в распределительных ТНВД с управлением регулирующей кромкой.

Демпфирование волн давления с помощью нагнетательного клапана с дросселированием обратного потока. Нагнетательный клапан 15 с дросселированием обратного потока в конце очередного впрыскивания топлива предотвращает новое открытие распылителя форсунки, что исключает появление подвпрыскивания, которое возможно в результате появления волн давления или их отражений. Подвпрыскивание отрицательно сказывается на токсичности ОГ.

С началом подачи конус 3 клапана открывает клапан. Теперь топливо нагнетается через штуцер и магистраль высокого давления к форсунке. По окончании нагнетания давление топлива резко падает, и возвратная пружина  прижимает конус клапана к его седлу. Обратные волны давления, возникающие при закрытии форсунки, гасятся дросселем нагнетательного клапана, что предотвращает подвпрыскивание топлива в камеру сгорания.

Устройство опережения впрыскивания топлива. Наиболее благоприятно процесс сгорания, равно как и лучшая отдача дизеля по мощности, протекает только в том случае, когда момент начала сгорания соответствует определенному положению коленчатого вала или поршня в цилиндре. Задачей устройства опережения впрыскивания является увеличение угла начала подачи топлива при повышении частоты вращения коленчатого вала. Это устройство, состоящее из датчика угла поворота приводного вала ТНВД, блока управления и электромагнитного клапана установки момента начала впрыскивания, обеспечивает оптимальный момент начала впрыскивания соответственно условиям эксплуатации двигателя, чем компенсирует временной сдвиг, определяемый сокращением периода впрыскивания и воспламенения при увеличении частоты вращения.

Устройство опережения впрыскивания, оснащенное гидравлическим приводом, встроено в нижнюю часть корпуса ТНВД поперек его продольной оси.

Кулачковая шайба 1 входит своей шаровой цапфой 2 в поперечное отверстие плунжера 3 так, что поступательное движение последнего превращается в поворот кулачковой шайбы. В середине плунжера находится регулировочный клапан 5, который открывает и закрывает управляющие отверстия в плунжере. По оси плунжера 3 расположен нагруженный пружиной 10 управляющий поршень 12, который задает положение регулировочного клапана.

Поперек оси плунжера находится электромагнитный клапан 15 установки момента начала впрыскивания. Блок управления ТНВД воздействует на плунжер устройства опережения впрыскивания с помощью этого клапана (рис.), на который непрерывно подаются импульсы тока постоянной частоты и переменной скважности. Клапан изменяет давление, действующее на управляющий поршень.

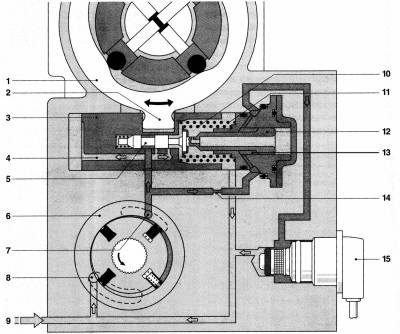

Рис.11.  Устройство опережения впрыскивания: 1 – кулачковая шайба; 2 – шаровая цапфа; 3 – плунжер установки угла опережения впрыскивания; 4 – подводной/отводной канал; 5 – регулировочный клапан; 6 – шиберный топливоподкачивающий насос; 7 – выход топлива; 8 – вход топлива; 9 – подвод от топливного бака; 10 – пружина управляющего поршня; 11 – возвратная пружина; 12 – управляющий поршень; 13 – кольцеобразная камера гидравлического упора; 14 – дроссель; 15 – электромагнитный клапан установки момента начала впрыскивания (в закрытом положении)

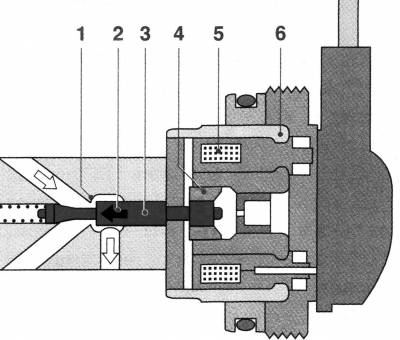

 Рис.12.  Электромагнитный клапан установки момента начала впрыскивания: 1 – седло клапана; 2 – направление закрытия; 3 – игла клапана; 4 – якорь электромагнита; 5 – катушка; 6 – электромагнит

 Регулирование начала впрыскивания. В зависимости от условий эксплуатации двигателя (нагрузка, частота вращения коленчатого вала, температура охлаждающей жидкости) блок управления работой дизеля устанавливает необходимый угол опережения впрыскивания, который определяется соответствующим полем характеристик. Для обеспечения необходимого угла опережения впрыскивания кулачковая шайба поворачивается на определенный угол.

Регулятор начала впрыскивания в блоке управления ТНВД постоянно сравнивает действительное значение момента начала впрыскивания с заданным. Если различие этих сигналов выше допустимого, регулятор изменяет момент начала впрыскивания с помощью электромагнитного клапана установки момента начала впрыскивания. Информацию о действительном моменте начала впрыскивания передает сигнал датчика угла поворота приводного вала ТНВД или, в качестве альтернативы, сигнал датчика подъема иглы распылителя форсунки.

Установка раннего опережения впрыскивания. На неработающем двигателе плунжер 3 установки угла опережения впрыскивания благодаря возвратной пружине 11 устанавливается на по
