ОДНОПЛУНЖЕРНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ ТОПЛИВНЫЕ НАСОСЫ BOSCH VE

ОДНОПЛУНЖЕРНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ

ТОПЛИВНЫЕ НАСОСЫ BOSCH VE

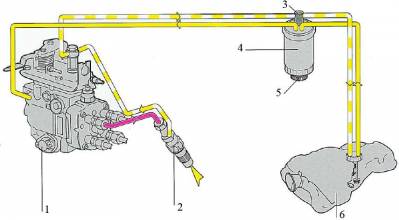

Принципиальная схема системы топливоподачи дизеля с одноплунжерным распределительным ТНВД с торцевым кулачковым приводом плунжера показана на рис. 1.



Рис 1. Принципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД:

1 – топливопровод низкого давления;  2 – тяга; 3 – педаль подачи топлива; 4 – ТНВД; 5 – электромагнитный клапан;  6 – топливопровод высокого давления; 7 – топливопровод сливной магистрали; 8 – форсунка; 9 – свеча накаливания; 10 – топливный фильтр; 11 – топливный бак; 12 – топливоподкачивающий насос (применяется при магистралях большой протяженности; 13 – аккумуляторная батарея; 14 – замок «зажигания»; 15 – блок управления временем включения свечей накаливания; 17 – дизель

Топливо из бака 11 прокачивается по топливопроводу низкого давления в топливный фильтр тонкой очистки топлива 10, откуда засасывается топливным насосом низкого давления и затем направляется во внутреннюю полость корпуса ТНВД 4, где создается давление порядка 0,2 - 0,7 МПа. Далее топливо поступает в насосную  секцию  высокого давления  и  с  помощью  плунжера - распределителя в соответствии с порядком работы цилиндров подается по топливопроводам высокого давления 6 в форсунки 8, в результате чего осуществляется вспрыскивание топлива в камеру сгорания дизеля. Избыточное топливо из корпуса ТНВД, форсунки и топливного фильтра (в некоторых конструкциях) сливается по топливопроводам 7 обратно в топливный бак. Охлаждение и смазка ТНВД осуществляются циркулирующим в системе топливом. Фильтр тонкой очистки топлива имеет важное значение, для нормальной и безаварийной работы ТНВД и форсунки. Поскольку плунжер, втулка, нагнетательный клапан и элементы форсунки являются деталями прецизионными, топливный фильтр должен задерживать мельчайшие абразивные частицы размером 3-5  мкм. Важной функцией фильтра является также задержание и выведение в осадок воды, содержащейся в топливе. Попадание влаги во внутреннее пространство насоса может привести к выходу последнего из строя по причине образования коррозии. Задержанная фильтром вода собирается в коллекторе, откуда должна периодически удаляться, обычно, когда ее объем достигает 140 см3, о чем сигнализирует контрольная лампа датчика уровня.

Топливный насос подает в цилиндры дизеля, строго дозированное количество топлива под высоким давлением в определенный момент времени в зависимости от нагрузки и скоростного режима. Поэтому характеристики двигателей существенно зависят от работы ТНВД. Основные функциональные блоки топливного насоса VE показаны на рис. и представляют собой:

1) роторно-лопастной топливный насос низкого давления с регулирующим перепускным клапаном;

2) блок высокого давления с распределительной головкой и дозирующей муфтой;

3) автоматический регулятор частоты вращения с системой рычагов и пружин;

4) электромагнитный запирающий клапан, отключающий подачу топлива

5) автоматическое устройство (автомат) изменения угла опережения впрыскивания топлива.



Рис.2. Схема топливного насоса - Bosch VЕ

Распределительный ТНВД VE может также быть оснащен различными дополнительными устройствами, например, корректорами топливоподачи или ускорителем холодного пуска, которые позволяют индивидуально адаптировать ТНВД к особенностям данного дизеля. Более подробно устройство топливного насоса VE показано на рис.3.

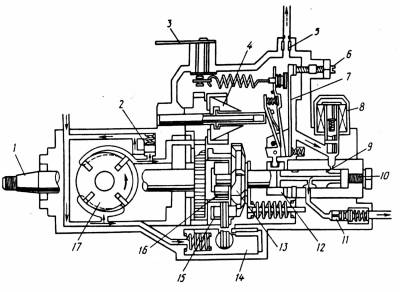

Рис.  3. Схема топливного насоса - Bosch VE:

1 – вал привода насоса; 2 – перепускной клапан регулирования внутреннего давления; 3 – рычаг управления подачей топлива; 4 – грузики регулятора; 5 – жиклер слива топлива; 6 – винт регулировки полной нагрузки; 7 – передаточный рычаг регулятора; 8 – электромагнитный клапан остановки двигателя; 9 – плунжер; 10 – центральная пробка; 11 – нагнетательный клапан; 12 – дозирующая муфта; 13 – кулачковый диск; 14 – автомат опережения впрыска топлива; 15 – ролик; 16 – муфта; 17 – топливоподкачивающий насос низкого давления

Вал привода 1 топливного насоса расположен внутри корпуса ТНВД, на валу установлен ротор 17 топливного насоса низкого давления и шестерня привода вала регулятора с грузами 4. За валом 1 неподвижно в корпусе насоса установлено кольцо с роликами  и штоком  привода автомата опережения впрыскивания топлива 14. Привод вала ТНВД осуществляется передачей от коленчатого вала дизеля, шестеренчатой или ременной. В четырехтактных двигателях частота вращения вала ТНВД составляет половину от частоты вращения коленчатого вела, и работа распределительного ТНВД осуществляется таким образом, что поступательное движение плунжера синхронизировано с движением поршней в цилиндрах дизеля, а вращательное обеспечивает распределение топлива по цилиндрам. Поступательное движение обеспечивается кулачковой шайбой, а вращательное - валом топливного насоса.

Автоматический регулятор частоты вращения. (блок 3 на рис.2) включает в себя центробежные грузы  (рис. 3), которые через муфту регулятора и систему рычагов воздействуют на дозатор 9 (рис.3), изменяя, таким образом, величину топливоподачи в зависимости от скоростного и нагрузочного режимов дизеля. Корпус ТНВД закрыт сверху крышкой, в которой установлена ось рычага управления, связанного с педалью акселератора.

Автомат опережения впрыскивания топлива (блок 5 на рис.2) является гидравлическим устройством, работа которого определяется давлением топлива во внутренней полости ТНВД, создаваемым топливным насосом низкого давления с регулирующим пропускным клапаном 3 (рис.3). Кроме того, заданный уровень давления внутри корпуса ТНВД поддерживается дросселем 5 в штуцере для выхода избыточного топлива из корпуса ТНВД.





Роторно-лопастной подкачивающий насос и система

низкого давления

Топливный насос низкого давления расположен в корпусе ТНВД на приводном валу и служит для забора топлива из бака и подачи его во внутреннюю полость корпуса насоса. Схема устройства топливного насоса низкого давлений с клапаном низкого давления показана на рис.4.

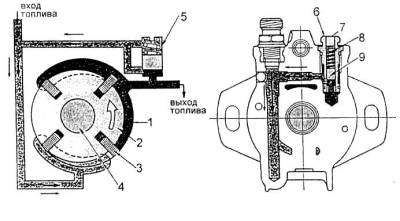

Рис.4  Топливный насос низкого давления и регулирующий клапан

1-кольцевая полость; 2-ротор; 3-лопасти; 4-вал;

5-перепускной регулирующий клапан; 6-корпус клапана; 7-резьбовая пробка; 8-пружина; 9-плунжер

Насос состоит из ротора 2 с четырьмя лопастями 3 и кольца 1 в корпусе ТНВД, расположенного эксцентрично по внешней стороне ротора. При вращении последнего лопасти под действием центробежной силы прижимаются к внутренней поверхности кольца, создавая, таким образом, камеры между ними, из которых топливо под давлением по каналу поступает во внутреннюю полость корпуса ТНВД. Одновременно часть топлива поступает на вход перепускного регулирующего клапана 5 и, в случае его открытия, перепускается на вход насоса. Корпус 6 перепускного регулирующего клапана завернут по резьбе в корпусе ТНВД, внутри корпуса имеется поршень 9, нагруженный тарированной на определенное давление пружиной 8, второй конец которой упирается в пробку 7. Если давление топлива оказывается выше установленного значения, поршень 9 клапана открывает канал для перепуска части топлива на всасывающую сторону насоса. Давление начала открытия перепускного клапана регулируется изменением положения пробки 7, т.е. величиной предварительной затяжки пружины 8.

Важную роль в обеспечении нормальной работы дизеля играет сливной дроссель, установленный в штуцере в крышке ТНВД (позиция 5 на рис.3). Жиклер диаметром порядка 0,6 мм, через который топливо идет на слив, обеспечивает поддержание требуемого давления топлива во внутренней полости корпуса ТНВД. Очевидно, что размер дросселя скоординирован с работой перепускного клапана.

Перепускной клапан 5 (рис.4) в сочетании со сливным дросселем 5 (рис.10), обеспечивают заданную зависимость разности давлений топлива в корпусе ТНВД и на выходе насоса низкого давления от частоты вращения вала ТНВД. Количество топлива, подаваемого насосом низкого давления в несколько раз больше подаваемого в цилиндры дизеля. Давление топлива во внутренней полости корпуса ТНВД влияет на положение поршня автомата опережения впрыскивания, изменяя угол опережения впрыскивания пропорционально частоте вращения коленчатого вала двигателя.



  Плунжер-распределитель и линия   высокого давления

Основным элементом, создающим высокое давление топлива в ТНВД и распределяющим топливо по цилиндрам дизеля, является плунжер 7 на рис.3, который совершает возвратно-поступательное и вращательное движение по схеме:

двигатель -> вал ТНВД -> кулачковая шайба -> плунжер

Путь топлива по насосу и элементы, обеспечивающие работу плунжера-распределителя, показаны на рис.5.

Принцип действия насоса поясняет рис.

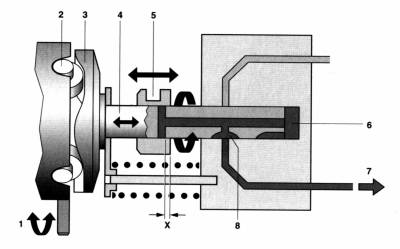

Рис.5 Схема движения топлива в ТНВД:

1 – направление поворота ролика; 2 – ролик; 3 – кулачковый диск; 4 – плунжер; 5 – втулка подачи топлива; 6 – камера; 7 – канал подачи топлива к форсунке; 8 – распределительный паз

Выступы-кулачки кулачковой шайбы 3 находятся в постоянном контакте с роликами 2, установленными на осях в неподвижном кольце 1. При вращении кулачковой шайбы каждый кулачок, набегая на ролик, толкает плунжер вправо, а возвращение его в прежнее положение осуществляется двумя пружинами  блока ТНВД.

Количество кулачков на кулачковой шайбе, как и число штуцеров  линии высокого давления с нагнетательными клапанами, соответствует числу цилиндров двигателя, обычно четыре или шесть. Возвратные пружины плунжера кроме того препятствуют разрыву кинематической связи кулачок - ролик толкателя при больших ускорениях. Обеспечивая возвратно-поступательное движение плунжера, кулачковая шайба формой выступов-кулачков определяет также ход плунжера и скорость его перемещения и, следовательно, характеристику, давление и продолжительность впрыскивания. Все эти параметры, в свою очередь, определяются формой камеры сгорания и особенностями рабочего процесса данного дизеля и должны быть, таким образом, скоординированы. По этой причине дня каждого типа дизеля рассчитывается лента профиля куличков, которая «накладывается» на фронтальную поверхность кулачковой шайбы, установленной в ТНВД. Поэтому кулачковая шайба данного насоса является деталью невзаимозаменяемой, индивидуально соответствующей данному типу дизеля.

Муфта опережения впрыска. Более раннее зажигание при увеличении частоты вращения коленчатого вала способствует увеличению мощности дизельного двигателя. При увеличении частоты вращения коленчатого вала впрыск начинается раньше.

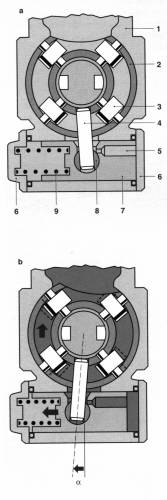

 Рис. 6.  Муфта опережения впрыска:

Рис. а – исходное положение; b – рабочее положение; 1 – корпус ТНВД; 2 – кольцо с роликами; 3 – ролик; 4 – палец; 5 – канал; 6 – крышка; 7 – поршень; 8 – опора; 9 – пружина

Плунжер ТНВД создает высокое давление топлива и распределяет его по цилиндрам при осуществлении следующих функциональных этапов процесса топливоподачи: впуск топлива, активный ход плунжера и впрыскивание топлива (нагнетание), отсечка подачи, процесс закрытия нагнетательного клапана и разгрузка линии высокого давления.

Процессы топливоподачи в распределительной головке показаны на рис. На верхней схеме рис. а показано положение плунжера в крайнем левом положении (мертвой точке). При этом в камере высокого давления 3 находится топливо, поступившее ранее через впускной канал.

При движении плунжера вправо рис  6 б, топливо начинает сжиматься, при этом впускное отверстие 7 рассоединено с прорезью для впуска топлива 8, и топливо под рабочим давлением поступает через центральный канал плунжера в соответствующий выпускной канал определенного цилиндра. Под давлением открывается нагнетательный клапан, и топливо по трубопроводу высокого давления поступает к форсунке.

Подача топлива заканчивается, как только поперечно расположенное в плунжере отверстие отсечки подачи 6, выйдет за пределы дозирующей муфты (рис. 6 в)  Топливо при этом выходит во внутреннюю полость насоса и нагнетание прекращается.

При дальнейшем повороте и движении плунжера влево (рис. г) происходит разобщение распределительной прорези 2 с каналом 4, впускное отверстие  совмещается с соответствующей прорезью 8 в плунжере и за счет создавшегося разряжения топливо поступает в камеру высокого давления 3 и центральный канал. Процесс впуска и последующего впрыска топлива происходит в течение поворота плунжера на 90° в четырехцилиндровом дизеле, 72° в пятицилиндровом и на 60° в шестицилиндровом.



Фазы топливоподачи:

1 – плунжер;  2 – распределительная канавка; 3 – камера; 4 – выпускное отверстие; 5 – втулка подачи топлива; 6 – управляющее отверстие

Корректор по давлению наддува дизеля. Автоматический противодымный корректор или корректор по давлению наддува дизеля (LDA) служит для приведения в соответствие расхода топлива, подаваемого в цилиндры дизеля, величине расхода воздуха, подаваемого компрессором, исключая, таким образом, дымление двигателя. Необходимость установки указанного автоматического устройства определяется изменением плотности воздуха в цилиндрах дизеля с турбонаддувом в зависимости от режима работы турбокомпрессора. Особенно необходима работа корректора на режимах разгона дизеля, когда величина топливоподачи возрастает значительно быстрее, чем расход воздуха, при этом коэффициент избытка воздуха уменьшается, и работа дизеля сопровождается дымлением.

Конструктивное исполнение корректора по давлению наддува, установленного на верхней крышке корпуса насоса, показано на рис.

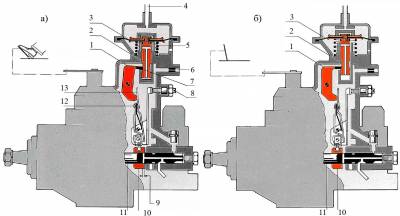

Рис.8.  Схема работы корректора с турбонаддувом:

а – положение мембраны при увеличенном давлении наддува; б – положение мембраны при недостаточном давлении наддува; 1 – рычаг-упор корректора; 2 – шток; 3 – мембрана; 4 – подвод разряжения от впускного коллектора; 5 – пружина; 6 – жиклер слива топлива: 7 – стержень; 8 – регулировочный винт максимальной подачи; 9 – увеличенный ход подачи; 10 – дозирующая муфта; 11 – плунжер; 12 – пусковой рычаг; 13 – силовой рычаг

Внутренняя полость корректора разделена мембраной 3 на две камеры - верхнюю, соединенную с впускным коллектором и находящуюся под давлением наддува, и нижнюю, содержащую пружину 5, которая действует на мембрану, оказывая сопротивление ее перемещению вниз. Нижняя камера корректора находится под атмосферным давлением. Мембрана 3 соединена со штоком 2, имеющим управляющий конус, в который упирается подвижный стержень 7, передающий движение штока и, следовательно, мембраны рычагу-упору корректора 1. Шток взаимодействует с силовым рычагом 13 регулятора. Работа корректора происходит следующим образом. Если величина давления наддува недостаточна для преодоления усилия затяжки пружины 5, то мембрана 3 и шток 2 находятся в исходном положении, как это показано на рис. б. При увеличении давления воздуха (рис. а), подаваемого компрессором, мембрана, преодолевая сопротивление пружины, перемещается вниз, соответственно перемещая шток  2 с управляющим конусом, в результате чего стержень 7 изменяет свое положение и рычаг 1 поворачивается относительно оси по часовой стрелке под действием рабочей пружины регулятора. Силовой рычаг 13, следуя перемещению рычага-упора 1, также поворачивается вместе с пусковым рычагом 12 относительно их общей оси, перемещая дозирующую муфту в направлении увеличения подачи. Таким образом, величина топливоподачи оказывается в соответствии с количеством воздуха, подаваемого в цилиндры дизеля, поскольку это количество пропорционально давлению наддува. Если скоростной и нагрузочный режимы уменьшаются, то снижается и давление наддува, пружина корректора перемещает мембрану со штоком вертикально вверх, и механизм регулятора работает в направлении, обратном описанному выше, уменьшая подачу топлива в функции давления наддува (рис. б).

Если работа турбокомпрессора нарушается, то автоматическое устройство LDA, т.е. корректор по давлению наддува, оказывается в исходном положении на верхнем упоре (рис. б), обеспечивая работу дизеля без дымления. Величина максимальной подачи топлива для данного двигателя регулируется винтом 8, установленным на крышке ТНВД.

Схема подогрева топлива.



Рис. 9.  Подогрев топлива.
